Auf dieser Seite findest du fast alles, was du für elektrische Kabellänge und Verkürzungsfaktor eines Koaxkabels brauchst.

Willst du den Verkürzungsfaktor eines unbekannten Kabels bestimmen, reichen ein 1-m-Stück, seine Kapazität pro Meter und die beiden Radien. Daraus bekommst du direkt heraus.

Verkürzungsfaktor

: -

Kapazität pro Meter: gemessener Wert

Kabellänge für die Herleitung:

Radius Innenleiter : gemessener Wert

Radius Dielektrikum : gemessener Wert

Elektrische Feldkonstante:

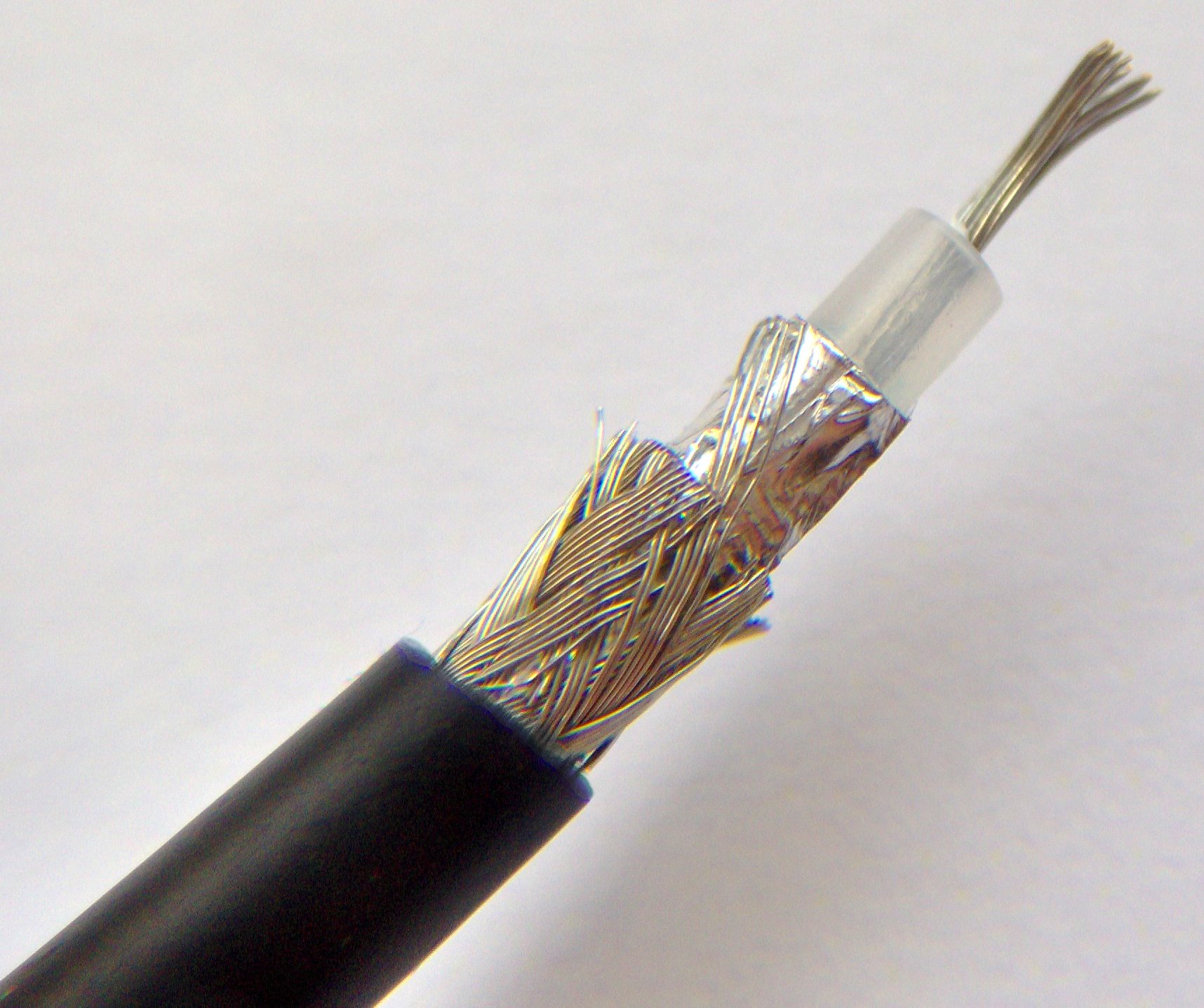

Schnittbild eines Koaxialkabels mit Innenleiter, Dielektrikum, Abschirmung und Außenmantel.

Erläuterung zur Formel

Die Berechnung des Koaxkabels basiert auf dem Zylinderkondensator. Verwendet werden die Kreiszahl , die elektrische Feldkonstante , die relative Dielektrizitätszahl und der Logarithmus aus .

Grundformel: . Die Kapazität ergibt sich dabei zunächst in und wird für die Praxis in betrachtet.

Für ein gemessenes -Kabelstück ergibt sich die vereinfachte Umrechnung , mit in sowie und in . Nützlich, wenn nur Kapazität und Abmessungen des Meterstücks bekannt sind.

Der Verkürzungsfaktor folgt daraus direkt: . Das Ergebnis ist dimensionslos.

Ergebnis: ist ein reiner Zahlenwert ohne Maßeinheit und kommt direkt aus den gemessenen Geometriedaten deines Kabels.
